Die 1N4148: Die Signaldiode, die überall landete

Texas Instruments kündigte 1960 die Silizium-Schaltdiode 1N914 an. Innerhalb eines Jahres nach der JEDEC-Registrierung im Jahr 1961 bezogen 11 Hersteller sie als Zweitlieferanten. 1968 folgte die 1N4148 mit einer strengeren Leckstromspezifikation für militärische und industrielle Anwendungen und wurde nach und nach zur Standardteilenummer.

Drei 1N4148-Dioden in einem axialen DO-35-Glasgehäuse. Bild mit freundlicher Genehmigung von Vonvon via Wikimedia Commons (CC BY-SA 3.0)

Heute wird der 1N4148 von Onsemi, Vishay, Nexperia, Diodes Inc. und Dutzenden anderen Anbietern weltweit hergestellt. Es wird im Original-Glas-DO-35-Axialgehäuse und in allen gängigen SMD-Formfaktoren geliefert. Es wurde kein Lebensende angekündigt und wird auch nicht erwartet; Es ist immer noch die am weitesten verbreitete diskrete Schaltdiode der Geschichte.

1N914 bis 1N4148

Der 1N914 war der Einstieg von TI in den Markt für schnelle Silizium-Schaltdioden zu einer Zeit, als Germanium noch die Kleinsignalverarbeitung dominierte. Seine epitaktische Planarkonstruktion aus Silizium ermöglichte eine Rückwärtserholungszeit von weniger als vier Nanosekunden – schnell genug für Schaltanwendungen bis zu etwa 100 MHz. Durch die JEDEC-Registrierung wurde die Teilenummer zu einer offenen Spezifikation, und die Geschwindigkeit des Second-Sourcing verdeutlichte die unmittelbare, langanhaltende Nachfrage.

Dann kam der 1N4148 und verfeinerte die Spezifikation. Seine wichtigste Verbesserung war ein geringerer maximaler Rückwärtsableitstrom. Dies war eine wichtige Verbesserung für Anwendungen mit hochohmigen und Mil-Spec-Schaltkreisen, bei denen selbst unerwünschte Rückströme im Mikroamperebereich eine Messung verfälschen könnten.

Heutzutage geben die meisten Hersteller identische Spezifikationen für beide Teilenummern an: 100 V Spitzensperrspannung, 300 mA kontinuierlicher Durchlassstrom, eine Durchlassspannung von etwa 1 V bei 10 mA, Sperrschichtkapazität unter 4 pF und eine Rückwärtserholungszeit unter vier Nanosekunden. Bei den beiden handelt es sich um direkte Querverweise, aber die Bezeichnung 1N4148 wurde zum Branchenstandard, da es sich um die spätere, strengere Registrierung handelte.

Das Original-Axialgehäuse aus DO-35-Glas wird immer noch produziert und ist an seinem orangefarbenen Gehäuse und dem schwarzen Kathodenband zu erkennen. Äquivalente zur Oberflächenmontage werden jetzt als LL4148 in MiniMELF- (SOD-80) und in SOD-123-, SOD-323-, SOD-523- und SOT-23-Gehäusen geliefert. Das Gehäuse ist im Laufe der Jahre kleiner geworden, aber die elektrischen Eigenschaften und die Verbindung im Inneren sind im Vergleich zu vor fast 60 Jahren völlig unverändert.

Die Diode, die in allem erscheint

Keine andere einzelne JEDEC-registrierte Teilenummer taucht in so vielen grundlegend unterschiedlichen Schaltungstopologien auf wie die 1N4148. Seine Spezifikationen sind in keiner Hinsicht außergewöhnlich, aber für ein ungewöhnlich breites Spektrum an Arbeiten auf Signalebene mehr als ausreichend.

Bei Gitarreneffekten beispielsweise ist die 1N4148 die Begrenzungsdiode in der Rückkopplungsschleife des Ibanez Tube Screamer und seiner vielen Derivate. Der Silizium-Vorwärtsabfall von etwa 0,7 V definiert die Übersteuerungsschwelle, und in verschiedenen Iterationen der Schaltung wurden 1N4148, 1N914 und entsprechende japanische Teile austauschbar verwendet. Bei Computertastaturen wird an jeder Schalterposition in der Tastenmatrix ein 1N4148 platziert, der die Registrierung von Phantomtasten blockiert, wenn mehrere Tasten gleichzeitig gedrückt werden. Eine Tastatur in voller Größe enthält über 100 davon.

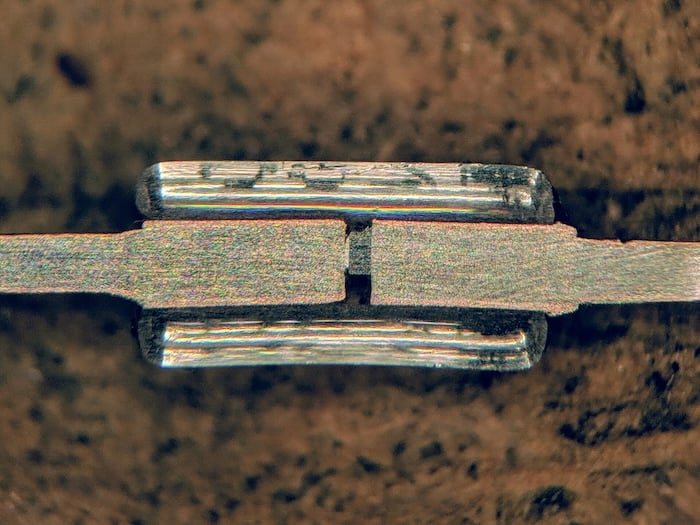

Ein Querschnitt eines 1N914 in einem axialen Glasgehäuse. Bild mit freundlicher Genehmigung von TubeTimeUS via Wikimedia Commons (CC BY-SA 4.0)

In Relaistreiberschaltungen absorbiert der 1N4148 einen induktiven Rückschlag über die Spule, wenn der Treibertransistor abschaltet, und verhindert so, dass die Spannungsspitze den Transistor zerstört. In analogen Signalketten führt es Spitzenerkennung, Sample-and-Hold-Gating und Spannungsbegrenzung durch. In der diskreten Logik hingegen werden Dioden-ODER- und Dioden-UND-Funktionen ohne Gate-IC implementiert. In HF-Schaltkreisen dient es zur Vorspannung und Demodulation von Signalen mit geringer Leistung und in Stromversorgungen zum Begrenzen von Transienten. Die 1N4148 ist für keine dieser einzelnen Aufgaben die beste Diode, aber sie ist die einzige, die für alle gut genug ist.

Die am schwierigsten zu ersetzende Komponente

Der 1N4148 nimmt im Komponenten-Ökosystem eine Position ein, die sich einer Konsolidierung widersetzt. Es verfügt über keine Firmware oder Konfiguration und kann nicht sinnvoll in einen größeren IC integriert werden, da die Aufgaben, die es ausführt, auf zu viele verschiedene Schaltkreiskontexte verteilt sind.

Schottky-Dioden wie die BAT54 bieten geringere Vorwärtsabfälle für Arbeiten auf Logikebene, PIN-Dioden bewältigen HF-Schaltvorgänge mit weniger Verzerrungen und TVS-Dioden unterdrücken Transienten robuster. Aber keines davon deckt die gleiche Bandbreite an Anwendungen unter einer einzigen Teilenummer ab, und keines von ihnen erreicht die Kombination aus Preis, Verfügbarkeit und allgemeiner Vertrautheit des 1N4148.

Designer greifen zum 1N4148 wie zu einem 10-kΩ-Widerstand: nicht, weil sie jede Alternative geprüft haben, sondern weil das Teil immer verfügbar, immer ausreichend und nie die Zeit wert ist, die es für eine Optimierung aufwenden würde. Es handelt sich im Grunde genommen um eine handelsübliche Verbindung in einer Glasröhre, und es hat fast alle damit eingeführten Halbleiter überdauert, da es sich als ziemlich langlebig erweist, dass es für mehr Aufgaben geeignet ist als jedes andere Teil.
